最快最完整3D機械設計工作站配置方案22v3
本文配置方案是在2021v4版本基礎上，升級換代，更新日期2022年7月，升級原因：CPU升級換代微架構性能提升，在3D設計方面，幾何計算性能更強，仿真計算性能更高
目錄：
最快3D機械設計臺式工作站配置推薦
最快便攜式超頻工作站配置推薦
3D多用戶共享設計工作站系統配置推薦
超高分3D機械設計可視化展示系統
（一）3D機械設計典型應用與解決方案介紹
3D機械設計軟件（主流：CATIA、UG、Creo、SolidWorks、Solid Edge...）廣泛應用于3D機械設計、虛擬裝配、逆向工程、設計與結構仿真等，
隨著3D CAD應用深入，3D機械圖形設計越來越龐大復雜，另外功能不斷提升的CAD軟件，遇到復雜3D機械設計，常規圖形工作站在交互設計過程，出現卡頓、遲滯的情況變得普遍，三個典型問題：
1）如何配置一臺最快圖形工作站，保證大型/復雜3D機械圖形不卡頓？

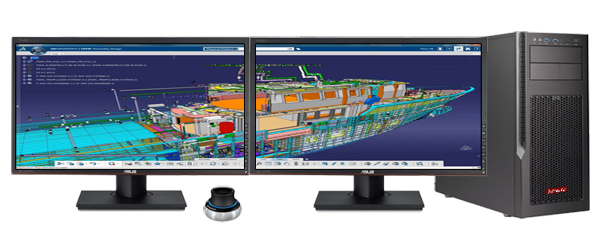

圖1 UltraLAB A300超頻圖形工作站
圖2 UltraLAB PX300T多屏便攜工作站
2）如何配置一臺高端3D機械設計工作站，滿足多用戶共享應用？

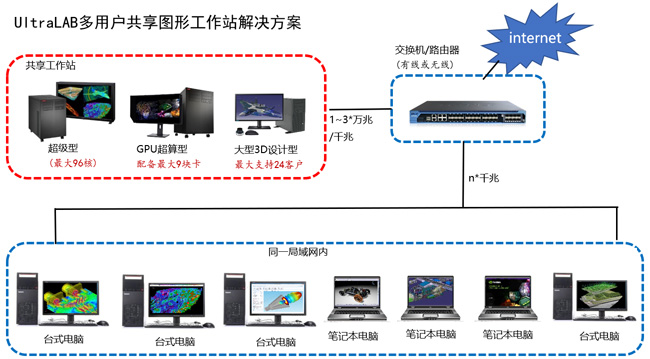

圖3 UltraLAB多用戶共享圖形工作站
3）如何配置一臺高性能3D可視化圖形工作站，滿足超高分辨率顯示應用？
市場上可選工作站品牌：HP、DELL、聯想、小眾品牌…，一般客戶碰到卡頓，首先想到從大品牌入手，花了很大一筆資金，解決其復雜設計卡頓問題，但實際機器到手后，3D機械圖形依然卡頓，是什么原因呢
思維誤區：
方案1 只要配備最高端的專業圖卡，就可以解決
方案2 配備雙Xeon+高端專業圖卡，就可以解決
方案3 買大品牌最貴的圖形工作站，就能解決
我們先了解一下計算機圖形生成過程，這樣更好知道什么樣的配置是最快的。
3D模型流暢、不卡頓準確描述
“在3D圖形交互設計過程中，圖形工作站只要保證每秒生成24幀圖形以上，從視覺上，操作是流暢的，感覺機器不卡頓”
否則，如果低于每秒24幀圖形生成，就有卡頓問題。
圖形生成（縮放移動流暢）的兩個關鍵環節：
環節1 圖形的幾何頂點計算
對3D圖形縮放或移動，都需要重新計算3D模型的幾何頂點數據，這個過程實際是CPU單核計算過程，圖形移動縮放流暢的話，說明CPU計算能力滿足要求，要想保證不卡頓，首先幾何頂點計算，CPU必須在1秒內完成24幀以上的計算量，
此環節跟顯卡沒有一毛關系 ，CPU頻率越高，計算越快，
另外顯示屏幕分辨率，對計算量影響很大，隨著屏幕的分辨率增大（高清—2K---4K---8K），或隨著三維模型復雜度大幅提升，幾何頂點數據量幾何級提升，CPU算力面臨巨大的考驗，
環節2 根據幾何頂點數據，生成3D圖形
根據CPU計算出的幾何頂點，通過GPU卡生成三角形，在屏幕上畫出相應的三維圖形，
這個環節，全靠專業顯卡（主要是Nvidia Quadro系列），
用多大容量顯存的圖卡，因為屏幕分辨率有限（通常高清），三維圖形的幾何頂點數據量，很多人顧慮，用最高端的顯卡，實際測試，專業顯卡低端的算力已經足夠了，幾何頂點數據量最大不超過600MB，顯存2GB~4GB足夠（GPU用于仿真加速計算除外），
現有中低端顯卡（QP1000、QP2000、RTX4000）的像素填充率性能完全能保證3D模型的流暢 ，用高端圖卡RTX5000、RTX6000、RTX8000以上，實屬多余。
|
No |
中低端顯卡型號 |
像素填充率 |
顯存帶寬 |
|
1 |
Quadro P620 2GB |
21.66GP/s |
80.19GB/s |
|
2 |
Quadro P1000 4GB |
46.56GP/s |
80GB/s |
|
3 |
Quadro P2200 5GB |
59.72GP/s |
200.48GB/s |
|
4 |
Quadro RTX4000 8GB |
98.88GP/s |
416GB/s |
|
5 |
Quadro RTX5000 16GB |
116.16GP/s |
448GB/s |
因此，保證三維模型不卡頓，CPU頻率才是提升性能關鍵點，只有工作站的CPU頻率越高，就是3D設計工作站計算性能越快
#p#page_title#e#
（二）最快最全3D機械設計工作站硬件配置推薦
西安坤隆計算機公司專注于針對應用量身定制高端圖形工作站，自2013年我們推出---超頻圖形工作站UltraLAB H機型，定位滿足大型、復雜的3D設計需要，通過多年的升級換代：H330—>H350-->H360—>H370—>H380—>H390—>A300（2021款）->A310(2022款)、AX420（2022款）
至今已經8年，我們見識中國企業發展從簡單設計到復雜設計，從普通工作站到性能要求越來越高的需求，從單用戶到多用戶、從高清（1920*1080）、4K（3840*2160）、8K（7680*4320）到超高精度（最大到19200*4320）大屏顯示需求…
我們擁有豐富的高性能3D圖形工作站產品系列，滿足在各個應用領域的大型機械設計需要，并保證是目前市場上能夠提供的最快的3D圖形工作站。
關于UltraLAB A300超頻圖形工作站介紹 （請點擊）
關于UltraLAB PX300T三屏超頻便攜工作站產品介紹
2.1 3D機械設計超頻工作站（臺式）配置推薦22v3
技術特點
配備Intel第11代酷睿超頻處理器（8核@5.1GHz）
配備工業級水冷一體
支持PCIe 4.0 X16接口的顯卡
支持PCIe 4.0 x4接的固態盤
配置推薦
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1 |
A310 14832-M5A |
Intel 12代高頻處理器（10核，其中6核4.8GHz，4核3.8GHz）/水冷/32GB DDR4/Quadro T600 4GB/1TB M2.SSD /4TB SATA企業級/塔式(750w)/23寸高清 |
21900 |
高性價比 |
|
2 |
A310 14964-MAB |
Intel 12代高頻處理器（12核，其中8核4.9GHz，4核3.9GHz）/水冷/64GB DDR4/Quadro T1000 4GB/1TB M2.SSD /4TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
29700 |
加速型 |
|
3 |
A310 15164-MBB |
Intel 12代高頻處理器（16核，其中8核5.1GHz，8核4.2GHz）/水冷/64GB DDR4/RTX A2000 6GB /2TB M2.SSD /8TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
38800 |
高速型 |
| 4 |
A310 15164-MBC |
Intel 12代高頻處理器（16核，其中8核5.1GHz，8核4.2GHz）/水冷/64GB DDR4/RTX A4000 16GB /2TB M2.SSD /6TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
45500 | 極致型 |
|
5 |
AX420 14164-MAB |
Intel Xeon銀牌4316高頻處理器（20核4.1GHz）/64GB DDR4/Quadro T1000 4GB /1TB M2.SSD/8TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
37000 |
設計與仿真全能 |
|
6 |
AX420 137128-MAB |
Intel Xeon銀牌5320高頻處理器（26核3.7GHz）/128GB DDR4/RTX A2000 6GB/1TB M2.SSD/8TB SATA企業級/塔式(750w)/32寸-2K圖顯 |
48800 |
設計與仿真加速型 |
|
7 |
EX650i 239256-MBC |
2顆 Xeon銀牌4316高頻處理器（40核3.9GHz）/256GB DDR4/RTX A4000 6GB/2TB M2.SSD/8TB SATA企業級/塔式(1000w)/32寸-2K圖顯 |
73900 |
設計與仿真增強型 |
|
8 |
EX650i 235512-MBC |
2顆 Xeon金牌6348高頻處理器（56核3.5GHz）/512GB DDR4/RTX A4000 6GB/2TB M2.SSD/8TB SATA企業級/塔式(1000w)/32寸-2K圖顯
|
119000 |
設計與仿真極致型 |
2.2 3D設計超頻便攜工作站配置推薦22v3
技術特點（市場唯一）
配備Intel第11代酷睿超頻處理器（8核@5.1GHz）
配備工業級水冷一體
支持PCIe 4.0 X16接口的顯卡
支持PCIe 4.0 x4接的固態盤
三屏便攜一體，高清1920*1080（可選3840*2160）、1677萬色、400cd/m2
三維機械設計便攜工作站配置推薦
|
NO |
關鍵項 |
方案1 |
方案2 |
方案3 |
|
|
型號 |
UltraLAB PX310T 14964-MBB |
UltraLAB PX300T 151128-MBC |
UltraLAB PA420T 141128-MBC |
|
|
多用戶等級 |
高速設計型 |
極致設計型 |
設計與仿真極致全能型 |
|
1 |
CPU |
intel第12代酷睿超頻處理器 |
Intel第12代至尊超頻處理器 |
1顆Xeon銀牌43166 |
|
共計12核，其中8核@4.9GHz，4核@3.9GHz |
共計16核，其中8核@5.1GHz，8核@4.2GHz
|
20核@4.1-4.9GHz |
||
|
2 |
內存 |
64GB DDR4 |
128GB DDR4 |
192GB DDR4 |
|
3 |
圖卡 |
Quadro P2000 4GB |
RTX A4000 6GB |
RTX A4000 6GB |
|
4 |
系統盤 |
2TB M2.SSD |
||
|
Pcie 4x,讀3.5GB/s,寫3.0GB/s |
||||
|
5 |
平臺 |
便攜一體式(1000w,2*2.5寸盤位，工業級水冷) |
||
|
7 |
擴展槽 |
2*Pcie 16x |
4*Pcie 16x |
8*Pcie 16x |
|
|
網口 |
單口10GbE（光口） |
雙口10GbE（光口） |
雙40GbE（光口） |
|
8 |
輸入輸出 |
2*USB3.1, 2*USB3.0,2*USB2.0 |
||
|
9 |
鍵盤鼠標 |
鍵盤：104鍵，USB接口 |
||
|
鼠標1：100DPI光電，USB接口 |
||||
|
鼠標2：3D，USB接口（選項） |
||||
|
10 |
顯示器 |
3屏17.3"便攜一體，分辨率1920*1080，8位色彩，400cd/m2 |
||
|
11 |
報價 |
￥73,500 |
￥88,000 |
￥99,800 |
#p#page_title#e#
2.3 3D多用戶共享設計工作站系統配置推薦22v3
多用戶共享工作站應用，技術要求三個方面：
|
No |
關鍵項 |
技術要求 |
|
1 |
硬件配置 |
硬件配置保證多用戶同步進行典型3D機械設計的cpu、gpu、網口、硬盤口無瓶頸，無資源耗盡 |
|
2 |
操作系統 |
系統支持多用戶共享CPU、共享GPU、多路并發網口帶寬 |
|
3 |
應用軟件 |
3D機械設計軟件支持多用戶多程序并發 |
|
NO |
關鍵項 |
方案1 |
方案2 |
方案3 |
|
|
型號 |
UltraLAB A310 150128-MBC |
UltraLAB AX420 141192-MCD |
UltraLAB Alpha730 441384-MEE |
|
|
多用戶等級 |
<10用戶 |
<18用戶 |
40用戶以上 |
|
1 |
CPU |
intel第12代酷睿超頻處理器 |
1顆Xeon銀牌4316高頻處理器 |
4顆Xeon 金牌6246 |
|
共計16核，其中8核@5.0GHz，8核4.2GZ |
20核@4.1-4.9GHz |
48核@4.1-4.2GHz |
||
|
2 |
內存 |
128GB DDR4 |
192GB DDR4 |
384GB DDR4 |
|
3 |
圖卡 |
RTX A4000 16GB |
RTX A5000 24GB |
RTX 8000 48GB |
|
4 |
系統盤 |
2TB |
2*2TB |
960GB SSD 4*2TB M2.SSD |
|
M2.SSD Pcie4x,企業級,讀7.3GB/s,寫6.9GB/s |
||||
|
5 |
數據盤 |
6TB SATA |
8TB SATA |
2*16TB SATA |
|
SATA 6Gbps,企業級, 帶寬215MB/s |
||||
|
6 |
平臺 |
塔式(1000w,4盤位，工業級水冷) |
雙塔式(1600w 1+1,8盤位，工業級水冷) |
|
|
7 |
擴展槽 |
2*Pcie 16x |
4*Pcie 16x |
8*Pcie 16x |
|
|
網口 |
單口10GbE（光口） |
雙口10GbE（光口） |
雙40GbE（光口） |
|
8 |
輸入輸出 |
2*USB3.1, 2*USB3.0,2*USB2.0 |
||
|
9 |
鍵盤鼠標 |
鍵盤：104鍵，USB接口 |
||
|
鼠標1：100DPI光電，USB接口 |
||||
|
鼠標2：3D，USB接口（選項） |
||||
|
10 |
顯示器 |
32"圖顯（分辨率2560*1440，10位色彩，升降轉向） |
||
|
11 |
報價 |
￥49,990 |
￥82,000 |
￥275,000 |
多用戶CAD工作站系統設備清單：
|
No |
摘要 |
數量 |
單價 |
小計 |
備注 |
|
1 |
多用戶共享工作站 |
1套 |
|
|
|
|
2 |
交換機 |
1臺 |
|
|
|
|
3 |
客戶機 |
若干臺 |
|
|
|
|
4 |
機柜 |
可選 |
|
|
|
|
5 |
服務器操作系統 |
1套 |
|
|
|
|
6 |
3D機械設計軟件 |
1套 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
合計 |
|
|
|
|
#p#page_title#e#

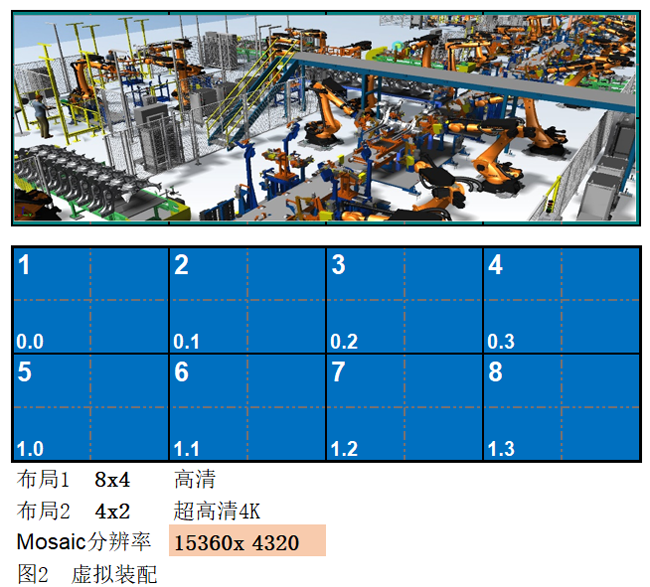

2.4 超高分辨率/可視化3D機械設計展示系統配置推薦22v3
UltraLAB超頻工作站可以保證最高19200*4320（超高分辨率）的3D機械CAD模型顯示流暢無卡頓。
超高分3D機械設計工作站配置推薦
|
NO |
關鍵項 |
方案1 |
方案2 |
方案3 |
|
|
型號 |
UltraLAB VA310 15064-MA2C |
UltraLAB VR420 141128-MB3C |
UltraLAB V650 241192-MC4C |
|
|
超高分辨率 |
2X3 11520*4320 |
2X4 15360*4320 |
2X6 19200*4320 |
|
1 |
CPU |
intel第12代酷睿超頻處理器 |
1顆Xeon 銀牌4316高頻處理器 |
2顆Xeon 銀牌4316高頻處理器 |
|
8核@5.0GHz |
20核@4.1-4.9GHz |
40核@4.1-4.9GHz |
||
|
2 |
內存 |
64GB DDR4 |
128GB DDR4 |
192GB DDR4 |
|
3 |
圖卡 |
2*RTX A4000 16GB |
3*RTX A4000 16GB |
4*RTX A4000 16GB |
|
4 |
系統盤 |
1TB |
2TB |
4TB M2 SSD |
|
SSD Pcie4x,企業級,讀7.3GB/s,寫6.9GB/s |
||||
|
5 |
數據盤 |
6TB SATA |
6TB SATA |
8TB SATA |
|
SATA 6Gbps,企業級, 帶寬215MB/s |
||||
|
6 |
平臺 |
機架式(1000w,8盤位，工業級水冷) |
||
|
7 |
擴展槽 |
2*Pcie 16x |
4*Pcie 16x |
4*Pcie 16x |
|
|
網口 |
2.5GbE電口 |
10GbE（光口） |
10GbE（光口） |
|
8 |
輸入輸出 |
2*USB3.1, 2*USB3.0,2*USB2.0 |
||
|
9 |
鍵盤鼠標 |
鍵盤：104鍵，USB接口 |
||
|
鼠標1：100DPI光電，USB接口 |
||||
|
鼠標2：3D，USB接口（選項） |
||||
|
10 |
顯示器 |
27"圖顯（分辨率3840*2160，10位色彩，升降轉向） |
||
|
11 |
報價 |
￥59,990 |
￥76,000 |
￥103,000 |
UltraLAB A310提供基于intel 12代酷睿超頻處理器（8核@5.0GHz/5.3GHz），AX420可選Xeon3代處理器（20核最高4.9GHz），這是市場上所有圖形工作站具有最高頻率的機型，這是目前最快的3D機械設計工作站。
如果你看到這里，還在存疑我們的配置和性能，可以聯系我們，通過測試，驗證我們的機器性能，以及和市場上任何一款工作站對比，或用你實際模型來測試驗證。
